신뢰할 수 있는 최종{0}}대-EMS 파트너



STHL Tech는 2006년부터 10,000㎡의 자체 소유 시설, ISO-클래스 8 클린룸, 7개의 Panasonic 고속 SMT 라인, 200명이 넘는 숙련된 직원을 갖춘 전체-프로세스, 원스톱 EMS 제공업체입니다. 당사의 역량은 부품 소싱 및 PCB 설계부터 제조, 조립 및 엄격한 테스트에 이르기까지 전체 PCBA 수명주기-에 걸쳐 있습니다. 또한 CNC 가공, 사출 성형, 케이블 하니스 등 완벽한 시스템 통합을 제공하여 프로토타입부터 최종 제품까지 원활한 배송을 보장합니다.


우리는 PCB, PCBA, 기능 모듈 및 고객 요구에 맞는 완벽한 시스템을 포함하여 광범위한 결과물을 제공합니다. 당사의 솔루션은 산업 자동화, 자동차, 의료 기기, 통신, 재생 에너지, 가전제품 등 다양한 산업 분야에 서비스를 제공합니다. 당사 시설을 방문하여 STHL Tech가 어떻게 정밀성, 속도 및 신뢰성으로 차세대 혁신을 지원할 수 있는지 알아보십시오.

완벽한 EMS 솔루션



최고 수준의 시설



유연한 제조



글로벌 전문성





전자제품 제조 서비스 비교



서비스

일반적인 리드타임

재료

정밀도/공차

최대 취급 크기

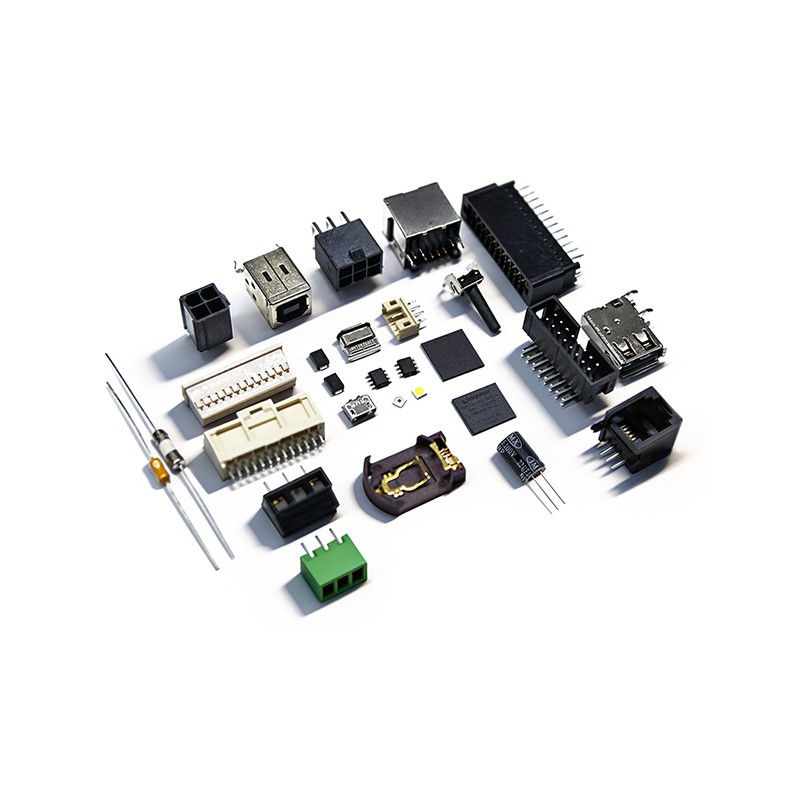

부품 소싱

1~5일(공통) / 7~15일(제약)전형적인

공인 글로벌 브랜드(IC, 패시브, 커넥터)

OEM 사양에 따라

크기 제한 없음(BOM당)

PCB 설계 및 레이아웃

2~5일(표준) / 1~2일(빠른)전형적인

FR‑4, 알루미늄, 폴리이미드, 세라믹, Rigid‑Flex

IPC 정렬 설계 정밀도

최대 510×460mm

PCB 프로토타이핑

10~15일(일반적인 프로토타입 처리 시간)

단일/이중 레이어, 다층, 플렉스, 리지드 플렉스

±0.002인치

최대 510×460mm

PCB 대량 생산

15일 이하(볼륨 실행)

FR‑4, HDI, MCPCB, 세라믹, 플렉스

±0.002인치(레이저 드릴링)

최대 510×460mm

PCBA 조립

1~3일(파일럿) / 7~10일(대중)전형적인

SMT, THT/DIP, 혼합

배치 정확도 ±40μm; 솔더 페이스트 ±0.025mm

최대 510×460mm의 보드

테스트 및 검사

1~2일(표준 흐름)

모든 PCBA 출력

AOI 전체 적용 범위; 엑스레이 5μm; SPI<10μm; ICT/FCT per fixture

크기 제한 없음(플랫폼당)

박스 빌드 어셈블리

5~15일(범위 기반)

금속, 플라스틱, 케이블, 커넥터

CNC ±0.003인치; 주입 ±0.005인치; 하니스 ±0.01인치

프로젝트 범위별 크기



견적에 포함되는 내용



우리의 EMS 견적에는 PCB 제조와 PCBA 조립이 모두 포함됩니다. 각 PI에는 보드 스택업, 재료, 표면 마감, 조립 프로세스 등의 세부 사양이 포함되어 있습니다. 부품 소싱, 테스트 범위(AOI, X-Ray, ICT/FCT) 및 포장은 완전한 투명성을 위해 항목별로 분류되어 있습니다. 고객은 자재, 수량, 리드 타임을 조정하여 실시간 가격 업데이트를 확인할 수 있습니다. 배송 조건, 결제 조건, 품질 표준(IPC, ISO)을 명확하게 명시하여 신뢰성과 신뢰를 보장합니다.
